4点リレー接点出力赤外線受信機

商品コード

R04-IR-C

希望小売価格

円

販売価格

円(税込)

購入数

法人様向け数量割引サービスについて

カートに入れる

商品についてのお問い合わせ

お気に入り

この商品をシェアする

追加画像タイトル

商品情報

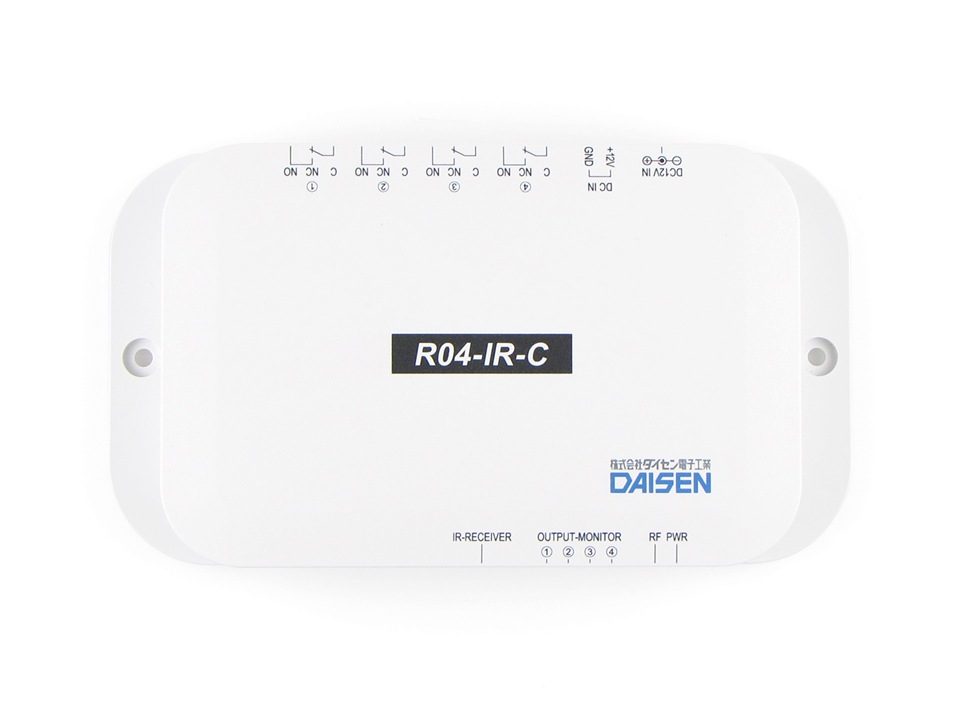

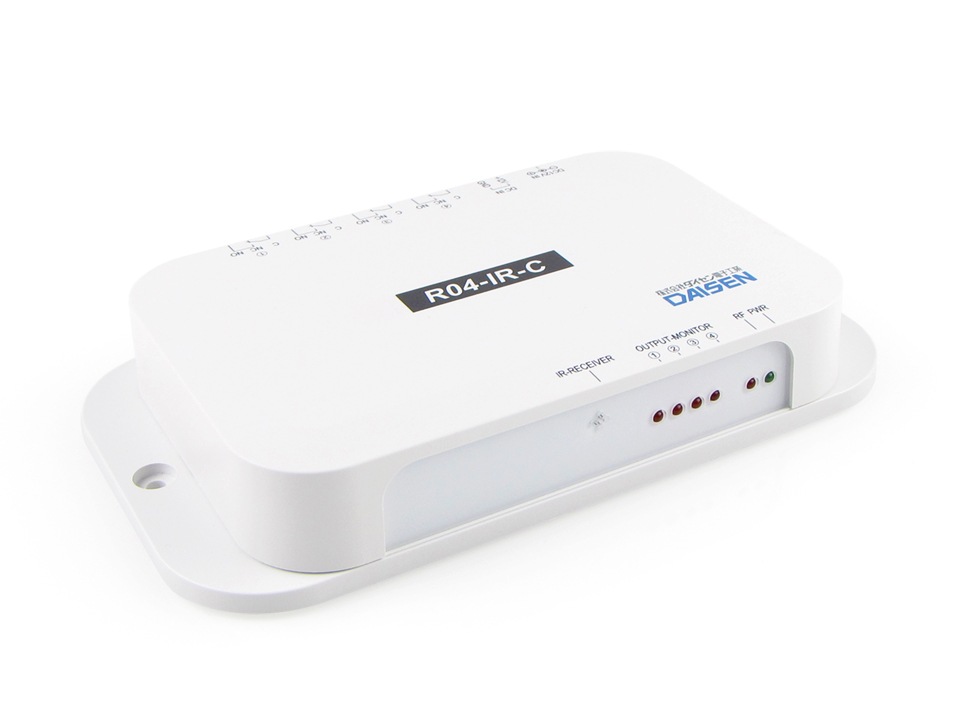

4点のリレー出力機能を備えた赤外線リモコン受信機です。

赤外線リモコンは家庭などでお使いの電化製品のリモコンに利用される、屋内における近距離操作に適したリモコンです。赤外線は指向性があり、近距離で確実な操作を行うなかで誤作動も少なく、広く一般的に使用されているリモコンです。赤外線は無線リモコンとは違い、電波障害や通信データの傍受などの心配がありません。本製品R04-IRは、赤外線リモコンのそれらの特性を活かしたアプリケーションにご利用いただくことを目的に開発された赤外線受信機です。
本機は弊社製の赤外線リモコン送信機と共にご使用いただけるので、弊社赤外線リモコン送信機のラインナップ(2〜70キー)より用途に合わせてお選びください。リモコン送信器のキー番号を本機出力端子番号に対応させた状態での出荷となりますが、必要に応じてユーザー様で設定を変更していただけます。

R04-IR 製品仕様

受信変調周波数	38kHz
受信距離	見通し約7m
電源	DC12V
消費電流	最大160mA
出力	リレー接点出力4点(G6E-134PL-ST-US-DC12) / 接点容量DC30V2A
動作温度	-10〜+60℃
動作湿度	25〜85%RH(結露なきこと)
外径寸法	180.4 x 100.4 x 30 mm
重量	200g

外部受光ユニット

受信環境が悪い箇所に設置する場合は外部受光ユニットを

送受信間に強い光源や遮蔽物があるなど、リモコン操作の妨げになる箇所に本機を設置する場合は、赤外線受光部を本機から離れた場所に設置することができる『外部受光ユニット』の購入をおすすめします。受光素子を搭載した外部受光ユニットは、6極6芯モジュラーケーブルを配して受信機本体から離れた場所に設置することができるので、確実な動作環境を確保することが可能になります。
※1 配線するモジュラーケーブルは最長で200mです。
※2 外部受光ユニットは[平面タイプ]と[ドームタイプ]の2種類です。

[平面タイプ]外部受光ユニット

ひとつの受光素子を内蔵し平面のIRフィルターで覆った、一方向からの信号を受信する平面タイプの外部受光ユニットです。

[平面タイプ]外部受光ユニットはこちら

R-UNIT1 取扱説明書はこちら

[ドームタイプ]外部受光ユニット

6個の受光素子を内蔵し半球状のIRフィルターで覆った、全方向からの受信が可能なドームタイプの外部受光ユニットです。

[ドームタイプ]外部受光ユニットはこちら

R-UNIT2 取扱説明書はこちら

外部受光ユニット接続

R-UNIT接続用コネクターを必要数実装します

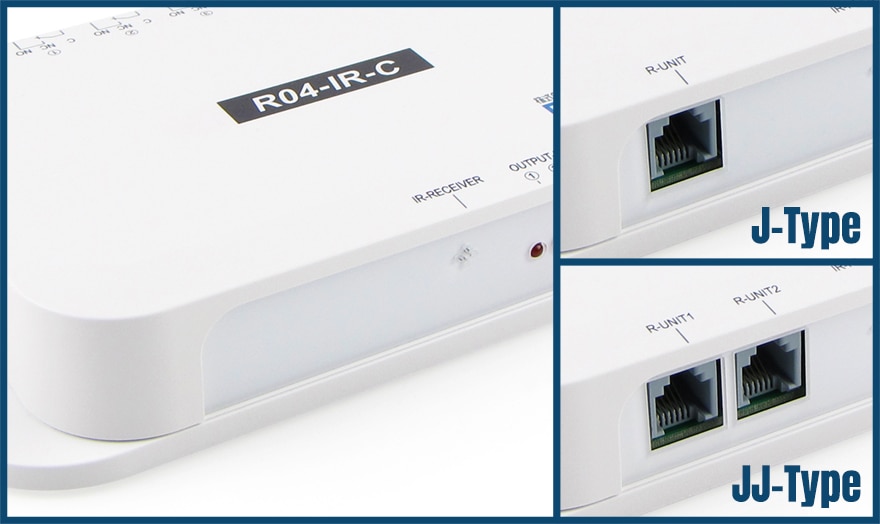

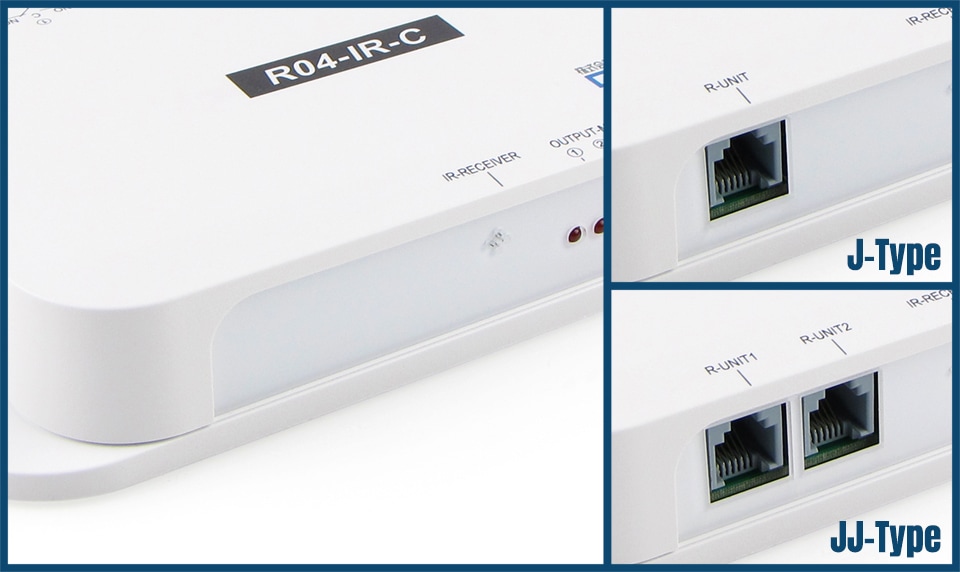

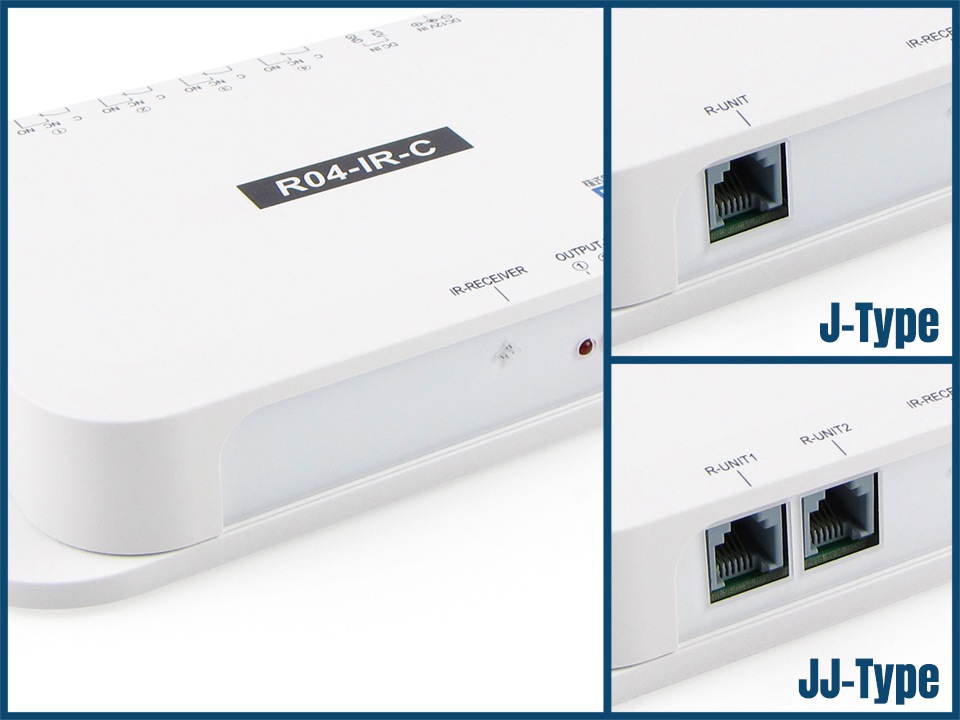

本機には外部受光ユニットを2台まで接続することが可能です。外部受光ユニットを接続するためには、接続用コネクターを本機に追加実装する必要があります。設置予定箇所の赤外線受信環境を予め確認していただいたうえで、外部受光ユニットの接続が必要な場合は、ご購入の際にご選択ください。
※ 1台接続する場合はJ-Type、2台接続の場合はJJ-Typeをご選択ください。
